應用場合
●H05Z1-U/H07Z1-U H05Z1-R/H07Z1-R：用于交流電壓高達1000V或直流電壓高達750V時，配電板和配電盤內部布線，適合用于煙霧和毒氣導致生命威脅和設備損壞的公共場所（如大型超市、高檔樓宇、政府大樓、星級酒店、低下廣場、軌道交通）此電纜燃燒不產生對人體或設備有危害的氣體，為環保電纜。
●H05Z1-K/H07Z1-K：該電纜為單芯柔軟導體，用于用于交流電壓高達1000V或直流電壓高達750V時，配電板和配電盤內部布線，適合用于煙霧和毒氣導致生命威脅和設備損壞的公共場所（如大型超市、高檔樓宇、政府大樓、星級酒店、低下廣場、軌道交通）此電纜燃燒不產生對人體或設備有危害的氣體，為環保電纜，用于狹小彎曲空間。
產品結構
●產品型號： HO5Z1-U HO7Z1-U H05Z1-R H07Z1-R H05Z1-K H07Z1-K
●導體 ： 實心或多股絞合裸銅（鍍錫銅絲）導體
（符合IEC60228 cl.1.2.5 VDE0295 cl.1.2.5標準）
●絕緣 ： 低煙無鹵絕緣
●線芯識別 ： 線芯顏色編碼遵循VDE0293
技術特性
●額定電壓： 300/500V （H05Z1）
450/750V （H07Z1）
●測試電壓： 2000V/5min（H05Z1）
2500V/5min（H07Z1）
●使用溫度范圍： -15℃至+70℃
（固定敷設） 彎曲半徑為：15×D（cl.1.2類導體）
彎曲半徑為：8×D（cl.5類導體）

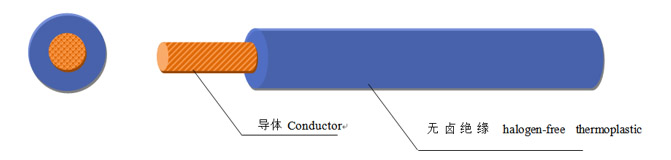

產品結構圖
表1 H05Z1-U (1類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.1 |
10 |
1.0 |
2.4 |
15.0 |
|
0.75 |
2.3 |
12 |
|
|
|
表2 H07Z1-U（1類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
2.9 |
20 |
6 |
4.4 |
66 |
|
2.5 |
3.4 |
30 |
10 |
5.5 |
105 |
|
4 |
3.9 |
45 |
|
|
|
表3 H05Z1-R (2類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.2 |
9.2 |
1.0 |
2.6 |
14.6 |
|
0.75 |
2.4 |
12.1 |
|
|
|
表4 H07Z1-R (2類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.0 |
21.4 |
16 |
7.2 |
173.0 |
|
2.5 |
3.6 |
33.3 |
25 |
8.6 |
265.7 |
|
4 |
4.1 |
48.7 |
35 |
9.6 |
360.7 |
|
6 |
4.6 |
68.6 |
50 |
11.2 |
511.3 |
|
10 |
6.2 |
114.6 |
70 |
13.0 |
701.6 |
表5 H05Z1-K (5類導體）
|
芯數×截面積Cores or Section (n×mm2) |
最大外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
0.5 |
2.2 |
10.0 |
1.0 |
2.7 |
16.0 |
|
0.75 |
2.5 |
13.0 |
|
|
|
表6 H07Z1K (5類導體）
|
芯數×截面積Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量Weight (kg/km) |
芯數×截面積 Cores or Section (n×mm2) |
近似外徑 External Diameter （mm) |
近似重量 Weight (kg/km) |
|
1.5 |
3.2 |
23.2 |
16 |
8.1 |
186.3 |
|
2.5 |
3.8 |
35.8 |
25 |
9.9 |
287.1 |
|
4 |
4.4 |
52.4 |
35 |
11.2 |
388.6 |
|
6 |
5.0 |
73.7 |
50 |
13.3 |
551.9 |
|
10 |
6.8 |
123.4 |
70 |
15.4 |
800.6 |
