05ZC4Z-F/07ZC4Z-F/10ZC4Z-F

應用及描述

   適用于干燥，潮濕的環境中，但不能在露天使用。在控制，測量和信號技術中，它們被用作屏蔽終端和連接線。銅絲編織屏蔽外界的干擾，如電磁場和雜散頻率。在工業廠房，機械和工作流程控制和檢查系統中用作信號和脈沖電纜。

標準：

   YF-JS-002-2016額定電壓0.6/1kV及以下無鹵絕緣軟電纜

   EN 50525-1額定電壓450/750V（U0/U）及以下低壓電力電纜第1部分：一般要求

認證：CE Low Voltage Directive2014/35/EC指令

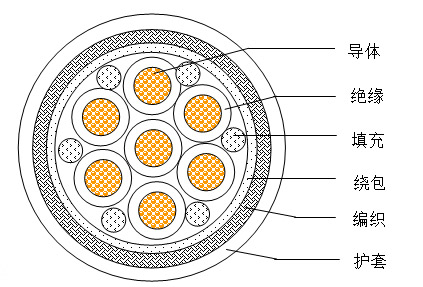

電纜結構

-多股柔軟裸銅導體
-遵循VDE-0295 Cl 5, IEC 60228 Cl-5
-無鹵EI8絕緣，遵循EN 50363-5
-色彩編碼遵循VDE-0293-308
-黃綠接地線（三芯及三芯以上）
-線芯的色彩編碼遵循VDE-0293
-鍍錫銅編織屏蔽,覆蓋率大約85%
--無鹵EM8護套，遵循EN 50363-6

技術特性

-工作電壓：

   05ZC4Z-F      300/500V

   07ZC4Z-F      450/750V

   10ZC4Z-F      600/1000V
-測試電壓:

   05ZC4Z-F      2000V

   07ZC4Z-F      2500V

   10ZC4Z-F      3500V
-動態彎曲半徑: 10 x ?
-靜態彎曲半徑: 5 x ?
-應用時的工作溫度: -5o C to +70o C
-靜態時可承受的溫度: -40o C to +70o C
-阻燃: IEC 60332.1
