產品說明
額定電壓：300V，額定溫度：80℃
導體使用絞線32-16AWG裸銅或鍍錫絲
PVC絕緣
可通過UL VW-1及CSA FT1垂直耐燃試驗
應用適用于一般電子、電器設備內部連線，由于機械動作會令其磨損，需做適當保護
|

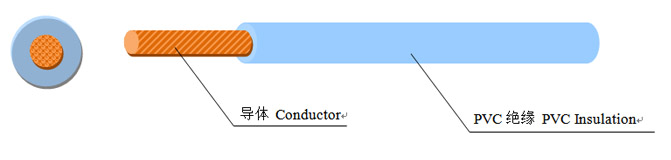

導體 Conductor |
絕緣 Insulation |
最大導體 電 阻 Max Resistance at 20℃ |
標準
長度 |
|||
|
線規 Spec |
線數/ |
直徑 Dia. |
標稱 厚度 Nom. Thick. |
標稱 外徑Nom. Dia. |
||
|
AWG |
No./mm |
mm |
mm |
mm |
Ω/km |
Ft(M) |
|
30 |
7/0.10 |
0.30 |
0.30 |
0.98 |
354.24 |
2000 |
|
28 |
7/0.127 |
0.38 |
0.30 |
1.06 |
223.75 |
|
|
26 |
7/0.16 |
0.48 |
0.30 |
1.16 |
139.73 |
|
|
24 |
11/0.16 |
0.61 |
0.30 |
1.29 |
93.3 |
|
|
22 |
17/0.16 |
0.76 |
0.30 |
1.44 |
55.0 |
|
|
20 |
26/0.16 |
0.94 |
0.30 |
1.62 |
34.6 |
|
|
18 |
41/0.16 |
1.18 |
0.30 |
1.86 |
21.8 |
|
|
16 |
26/0.254 |
1.49 |
0.30 |
2.20 |
13.7 |
|
|
28 |
1/0.32 |
0.32 |
0.30 |
1.0 |
227.39 |
|
|
26 |
1/0.404 |
0.404 |
0.30 |
1.08 |
142.79 |
|
|
24 |
1/0.511 |
0.511 |
0.30 |
1.19 |
89.39 |
|
|
22 |
1/0.643 |
0.643 |
0.30 |
1.32 |
54.3 |
|
|
20 |
1/0.813 |
0.813 |
0.30 |
1.49 |
33.9 |
|
|
18 |
1/1.024 |
1.024 |
0.30 |
1.70 |
21.4 |
|
|
16 |
1/1.29 |
1.29 |
0.30 |
1.97 |
13.5 |
|
